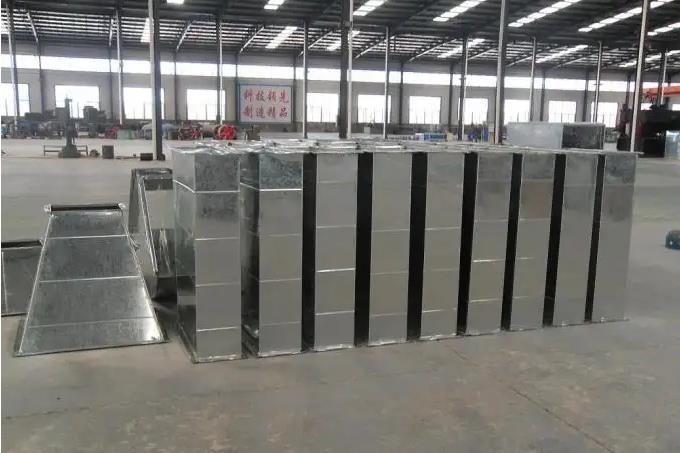

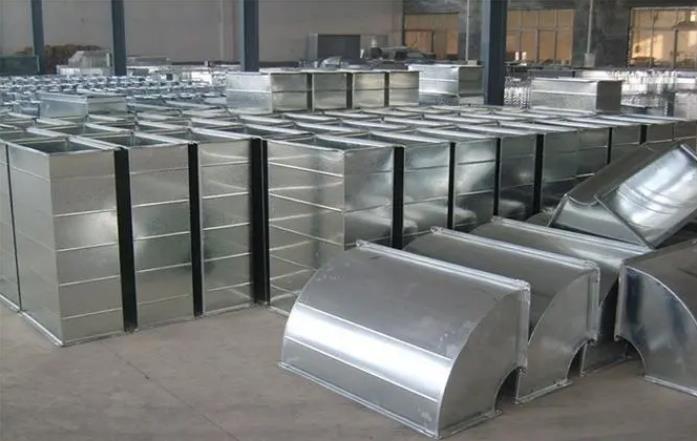

共板法兰通风管道，又称无法兰风管，其制造形式比传统的矩形通风道更快捷方便。其优点是节省材料，减少工程投资；可以降低能耗，节约运营成本，很受建筑企业欢迎。

共板法兰通风管道类型比较

钢制法兰的制造:

1、下料；2.打孔；3.焊接；4.钻螺丝孔；5.防腐涂料。

由上述工艺制成的法兰仍然存在互换性差的问题，存在以下现象:

法兰表面不平整，矩形法兰旋转180度后，与同规格法兰螺孔不重合，内边尺寸或两条对角线尺寸不等于允许偏差等。，影响施工现场通风管道组件的正常组装。小偏差造成安装过程中不必要的修改和打孔；过度偏差导致返工和浪费。

共板法兰通风管道加工:

标准管由流水线直接压入连体法兰。

下料非直管、弯头、三通、四通、管件等后。TDF法兰是在一台机器上形成的。

法兰的角部直接用模具冲压，安装时可以四角夹紧。

法兰采用法兰卡连接，法兰卡由镀锌钢板制成，经法兰卡成型机成型后，切割成同样尺寸用于安装连接。TDF普通平板法兰与管道钢板连为一体，不需要像角钢法兰一样打孔铆接。两个管道之间用特殊的法兰卡连接，四个角用90度法兰角螺栓连接。操作简单，效率提高，外观平整光滑，尺寸准确，互换性强，产品质量稳定。

共板法兰通风管道生产设备

生产共板法兰通风管道需要的设备有:多功能剪板机、多功能咬边机、多功能压棒机、普通板法兰成型机、普通板法兰折方机、多功能角码钩码打孔机。

共板法兰通风管道发展趋势

近年来，通风管道作为空调通风系统的重要组成部分，其数量逐年增加，对其要求也越来越高。随着科技的进步，通风管道制造安装中使用的新材料、新工艺层出不穷，共板法兰通风管道就是其中之一。共板法兰通风管道生产线已经成为大型建筑安装企业必备的工具，能否生产共板法兰通风管道已经成为影响承接重点暖通项目的重要因素。

大多数安装单位在通风管道的制造和安装过程中采用角钢法兰连接，消耗大量的角钢、焊条、螺栓、油漆等材料，以及大量的人工；制造精度和工作效率低，生产成本高，通风管道的制造和安装质量不易保证，是一种陈旧落后的制造工艺。随着现行的《通风与空调工程施工及质量验收规范》(GB50243-2016)承认通风管道不能采用法兰连接，共板法兰通风管道加工线的应用在国内已经越来越普遍。

与角钢法兰通风管相比，每制作安装10m2通风管，在相同工期下，可节约劳动力10%左右，各种型钢15公斤，各种连接螺栓10套，防锈漆0.2公斤。通风管法兰采用镀锌钢板，镀锌钢板用量增加6%左右；使用生产线，制造精度和质量更容易控制。此外，减少了型钢和防腐工程，减少了油漆对环境的污染，具有良好的经济效益和社会效益。
